在传统架构中，配置多个相同服务的负载均衡器通常使用 Nginx 的 upstream 模块，而在 Kubernetes 中，则通过 Service 来实现这一功能。对于域名访问应用，传统架构可能使用 Nginx 的 Server 配置，在 Kubernetes 中则可用 Ingress 来实现域名路由的配置。
Ingress 配置最终会生成对应控制器的配置，例如，当使用 Nginx 作为 Ingress 控制器时，Ingress 资源将生成相应的 Nginx 配置文件。需要注意的是，Service 主要实现四层负载均衡，而 Ingress 实现的是七层负载均衡。这使得 Kubernetes 在处理流量时具备更高的灵活性和可扩展性。
6.1 标签和选择器
在 Kubernetes 中，为了实现资源的有效分组管理，我们通常会使用标签。通过将关键字（key=value）形式的标签附加到 Pods 等 API 对象上，可以根据不同功能对同一应用的 Pods 进行细分和区分。当 Kubernetes 对资源进行分组时，这些标签能够帮助准确识别和选择目标对象。此外，选择器则提供了一种查询机制，可用于匹配具有特定标签的对象，从而简化资源的管理与访问。
6.1.1 定义标签
假设你正在开发一个电商平台，该平台包含多个微服务，例如用户服务、产品服务和订单服务。为了方便管理和监控这些服务，你可以为每个服务添加标签，以便于在不同环境（开发、测试、生产）中进行筛选和管理。
用户服务的 Deployment：
apiVersion: apps/v1
kind: Deployment
metadata:
name: user-service
spec:
replicas: 1
selector:
matchLabels:
app: ecommerce
service: user-service
template:
metadata:
labels:
app: ecommerce
service: user-service
spec:
containers:
- image: nginx:1.22.1
name: nginx
ports:
- containerPort: 80 # 暴露的端口
产品服务的 Deployment
apiVersion: apps/v1
kind: Deployment
metadata:
name: product-service
spec:
replicas: 1
selector:
matchLabels:
app: ecommerce
service: product-service
template:
metadata:
labels:
app: ecommerce
service: product-service
spec:
containers:
- image: nginx:1.22.1
name: nginx
ports:
- containerPort: 80 # 暴露的端口
订单服务的 Deploy：
apiVersion: apps/v1
kind: Deployment
metadata:
name: order-service
spec:
replicas: 1
selector:
matchLabels:
app: ecommerce
service: order-service
template:
metadata:
labels:
app: ecommerce
service: order-service
spec:
containers:
- image: nginx:1.22.1
name: nginx
ports:
- containerPort: 80 # 暴露的端口
[root@master-01 ~]# kubectl get pod --show-labels
NAME READY STATUS RESTARTS AGE LABELS
user-service-6779598469-shlht 1/1 Running 0 4m app=ecommerce,pod-template-hash=6779598469,service=user-service
[root@master-01 ~]# kubectl get deploy --show-labels
NAME READY UP-TO-DATE AVAILABLE AGE LABELS
user-service 1/1 1 1 4m8s <none>
[root@master-01 ~]#
6.1.2 增加标签
使用 label 来增加标签:
kubectl label deploy product-service base=bj
6.1.3 修改标签
使用 --overwrite 参数来修改标签：
kubectl label deploy product-service base=sh --overwrite
6.1.4 删除标签
使用 - 来删除标签：
kubectl label deploy product-service base-
[root@master-01 ~]# kubectl label deploy product-service base=bj
deployment.apps/product-service labeled
[root@master-01 ~]# kubectl get deploy --show-labels
NAME READY UP-TO-DATE AVAILABLE AGE LABELS
order-service 1/1 1 1 45s <none>
product-service 1/1 1 1 92s base=bj
user-service 1/1 1 1 6m11s <none>
[root@master-01 ~]# kubectl label deploy product-service base=sh --overwrite
deployment.apps/product-service labeled
[root@master-01 ~]# kubectl get deploy --show-labels
NAME READY UP-TO-DATE AVAILABLE AGE LABELS
order-service 1/1 1 1 72s <none>
product-service 1/1 1 1 119s base=sh
user-service 1/1 1 1 6m38s <none>
[root@master-01 ~]# kubectl label deploy product-service base-
deployment.apps/product-service unlabeled
[root@master-01 ~]# kubectl get deploy --show-labels
NAME READY UP-TO-DATE AVAILABLE AGE LABELS
order-service 1/1 1 1 103s <none>
product-service 1/1 1 1 2m30s <none>
user-service 1/1 1 1 7m9s <none>
[root@master-01 ~]#
6.1.6 标签和污点的区别
| 特性 | 标签 (Label) | 污点 (Taint) |
|---|---|---|
| 用途 | 标识和选择对象 | 控制 Pods 的调度 |
| 作用范围 | 附加于任意对象（Pods、Nodes 等） | 附加于节点 |
| 行为 | 允许选择和查询 | 阻止 Pods 被调度到有污点的节点 |
| 容忍机制 | 无 | Pods 必须具备相应的容忍才能调度到污点节点 |
6.1.7 选择器
选择器主要用于资源的匹配，只有符合条件的资源才会被调用或使用，可以使用该方式对集群中的各类资源进行分配。Kubernetes 的核心资源 Deployment 、StatefulSet 管理哪些 Pod 是通过选择器字段决定的，通过 Service 访问哪些后端也是通过选择器决定的。
1. 标签运算符
① 基于等值
基于等值或基于不等值的需求允许按标签键和值进行过滤。 匹配对象必须满足所有指定的标签约束，尽管它们也可能具有其他标签。 可接受的运算符有 =、== 和 != 三种。 前两个表示相等（并且是同义词），而后者表示不相等。例如：
environment = production
tier != frontend
② 基于集合
基于集合的标签需求允许你通过一组值来过滤键。 支持三种操作符：in、notin 和 exists（只可以用在键标识符上）。例如：
environment in (production, qa)
tier notin (frontend, backend)
partition
!partition
2. 基于标签匹配资源
使用 --show-labels 查看 Pod 目前已有的标签：
kubectl get pod --show-labels
选择 service 为 user 的 Pod：
kubectl get pod -l service=user-service
选择 service 为 user 或者 product 的 Pod：
kubectl get pod -l 'service in (user-service,order-service)' --show-labels
[root@master-01 ~]# kubectl get pod --show-labels
NAME READY STATUS RESTARTS AGE LABELS
order-service-5dddfb8448-gp9qx 1/1 Running 0 4m48s app=ecommerce,pod-template-hash=5dddfb8448,service=order-service
product-service-6dd8b8d6d7-swsfw 1/1 Running 0 5m35s app=ecommerce,pod-template-hash=6dd8b8d6d7,service=product-service
user-service-6779598469-shlht 1/1 Running 0 10m app=ecommerce,pod-template-hash=6779598469,service=user-service
[root@master-01 ~]# kubectl get pod -l service=user-service
NAME READY STATUS RESTARTS AGE
user-service-6779598469-shlht 1/1 Running 0 10m
[root@master-01 ~]# kubectl get pod -l 'service in (user-service,order-service)' --show-labels
NAME READY STATUS RESTARTS AGE LABELS
order-service-5dddfb8448-gp9qx 1/1 Running 0 4m54s app=ecommerce,pod-template-hash=5dddfb8448,service=order-service
user-service-6779598469-shlht 1/1 Running 0 10m app=ecommerce,pod-template-hash=6779598469,service=user-service
[root@master-01 ~]#
6.2 Service
在使用虚拟机或裸容器部署应用时，程序间的互相访问通常依赖宿主机的 IP 地址和端口，因为宿主机的 IP 地址一般不会轻易改变，因此这种方式相对稳定。然而，在 Kubernetes 中，Pod 的部署是动态的，通常会随机分配到最佳节点上，并且可能频繁被删除和重建，这意味着 Pod 的 IP 地址并不固定。在这种情况下，直接使用 Pod 的 IP:端口 进行服务间访问就不再可行。因此，Kubernetes 引入了 Service。
Kubernetes 的 Service 充当四层（L4）代理，主要通过 TCP 和 UDP 协议在网络层进行流量管理。
6.2.1 Service 是什么
Service 是一种抽象，用于定义一组 Pod 的逻辑集合以及访问这些 Pod 的策略。主要用于 Pod 之间的通信，提供一个预定义且稳定的资源类型，使其他 Pod 可以通过 Service 名称进行连接，而无需依赖变化的 IP 地址。这通常是通过标签选择器（Label Selector）实现的。这种做法在生产环境中被广泛认可为最佳实践，能够显著提高系统的稳定性和可维护性。
6.2.2 定义 Service
以下是一个 Service 示例 YAML 配置：
apiVersion: v1
kind: Service
metadata:
name: my-service # Service 的名称
spec:
selector:
app: my-app # 标签选择器，选择属于 "my-app" 应用程序的 Pod
ports:
- protocol: TCP # 端口协议，TCP 或 UDP
port: 80 # Service 暴露的端口
targetPort: 8080 # Pod 真实监听的端口
type: ClusterIP # Service 类型，可以是 ClusterIP、NodePort、LoadBalancer 等
创建一个名为 my-service 的 Service，它会选择所有标签为 app=my-app 的 Pod，并将对外提供的 80 端口的请求转发到这些 Pod 的 8080 端口上。这样，集群中的其他组件或服务可以通过 my-service 来访问这些 Pod，而无需关心 Pod 的具体 IP 地址或数量。
需要注意的是， Service 能够将一个接收端口映射到任意的 targetPort，如果 targetPort 为空，targetPort 将被设置为与 Port 字段相同的值。targetPort 也可以设置为一个字符串，引用 Pod 的一的端口的名称，这样的话即使更改了 Pod 的端口，也不会对 Service 的访问造成影响。
Service 支持 TCP、UDP、SCTP 等协议，默认为 TCP 协议。
使用以下命令创建：
kubectl apply -f my-svc.yaml
6.2.3 Endpoint 和无选择器的 Service
创建一个带有选择器（Selector字段）的 Service 后，集群会在该 Service 所在的 Namespace 创建一个同名的 Endpoint ，这个 Endpoint 记录了选择器匹配到的 Pod 的 IP地址和端口。当 Pod 被重建后，该 Endpoint 会被更新，而我们使用 Service 名称连接后端的 Pod时，并不会感知到这些变化。
无选择器的 Service 没有 selector 字段。这意味着 Kubernetes 不会自动创建任何 Endpoints（即不对应于任何 Pod 的网络地址），而是需要手动创建 Endpoints 对象来指向特定的 IP 地址或服务。
无选择器的 Service 主要用于以下几种场景：
- 代理外部服务：可以将集群内部的请求代理到集群外部的某个服务。这对于访问外部 API 或微服务架构中集群外部的服务非常有用。
- 手动控制 Endpoints：您可以精确控制与 Service 关联的 Endpoints，这对于将 Service 指向特定的 IP 地址或端口（例如在某些情况下使用静态 IP 的外部服务）很有用。
- 与现有服务集成：在某些情况下，您可能希望将 Kubernetes 服务与已有的、并不在 Kubernetes 集群内的服务集成，而不想在 Kubernetes 中管理 Pod。
- 服务分离：当需要将某些功能分离到外部服务而不是内部 Pods 时，可以使用无选择器的 Service 进行简化和分离。
创建无选择器的 Service：
apiVersion: v1
kind: Service
metadata:
name: my-service
spec:
ports:
- protocol: TCP
port: 80
targetPort: 8080
type: ClusterIP
创建对应的 Endpoints：
apiVersion: v1
kind: Endpoints
metadata:
name: my-service
subsets:
- addresses:
- ip: 192.168.1.100 # 外部服务的 IP
ports:
- port: 80 # 对应的服务端口
当 Pod 需要访问外部服务时，只需使用 Kubernetes 服务的名称（例如 my-service），就像访问内部的 Kubernetes 服务一样。
例如，如果您有一个 Pod 需要连接到该外部服务，您可以直接在应用程序中访问：
- 服务的 DNS 名称：my-external-service.default.svc.cluster.local（假设在 default 命名空间）
- 或者使用 ClusterIP 地址。
6.2.4 Service 的代理模式
在 Kubernetes 集群中，每个节点都运行一个 Kube-proxy 组件，负责为 Service 提供虚拟 IP（VIP）功能。最初，Kube-proxy 使用用户空间（userspace）模式进行流量代理，但后来引入了基于 iptables 和 IPVS 的方法。默认情况下使用的是 iptables。当前，在生产环境中，建议使用 IPVS 作为流量代理的解决方案，以提高性能和可扩展性。
查看 kube-proxy 的代理模式：
curl 127.0.0.1:10249/proxyMode
使用如下命令修改 kube-proxy 的代理模式：
kubectl -n kube-system edit cm kube-proxy
apiVersion: v1
kind: ConfigMap
metadata:
name: kube-proxy
namespace: kube-system
data:
config.conf: |
...
mode: "iptables"
...
1. iptables 模式
在 iptables 模式下，kube-proxy 通过监视 Kubernetes API 以获取 Services 和 Endpoints 的变化信息。来更新 iptables 规则，以便将流量引导到适当的后端 Pod。
这种模式适合于较小规模的集群，但在处理高并发连接时可能效率不如 IPVS 模式。
2. ipvs 模式
在 ipvs 模式下，kube-proxy 继续监视 Kubernetes API 服务器，以获取 Services 和 Endpoints 对象的变化。 通过调用 netlink 接口来创建和更新 IPVS 规则，每当Service 或 Endpoints 对象更新时，kube-proxy 也会相应地更新 IPVS 规则。
ipvs 基于 netfilter 钩子函数，但它使用哈希表作为底层数据结构并在内核空间中运行。这使得 ipvs 能更快地重定向流量，同时在同步代理规则时表现出更好的性能。
kube-proxy 使用 ipvs 模式必须在每个节点上上装 ipvs 模块，如果没有安装，将会默认使用iptables模式。
此外，kube-proxy 还会定期检查后端 Pod 的健康状态，确保只有健康的 Pod 会接收流量。如果某个 Pod 不可用，它会从 IPVS 规则（或 iptables 规则）中移除该 Pod。
6.2.5 Service 的类型
在 Kubernetes 中，Service 的类型决定了如何将流量路由到后端 Pods。不同的 Service 类型适用于不同的场景和需求。
1. ClusterIP
- 描述: 默认类型，Service 仅在集群内部可用。
- 用途: 适用于需要在集群内部分配流量的服务。外部无法直接访问。
- 访问: 通过 Service 名称或 ClusterIP 在集群内部进行访问。
apiVersion: v1
kind: Service
metadata:
name: my-clusterip-service
spec:
type: ClusterIP
selector:
app: my-app
ports:
- port: 80
targetPort: 8080
[root@master-01 ~]# kubectl get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 2d
my-clusterip-service ClusterIP 10.106.59.139 <none> 80/TCP 2s
2. NodePort
- 描述: 将 Service 暴露在每个 Node 的特定端口上（范围通常为 30000-32767）。
- 用途: 允许外部流量通过每个 Node 的指定端口访问服务。
- 访问: 使用 http://: 进行访问。
apiVersion: v1
kind: Service
metadata:
name: my-nodeport-service
spec:
type: NodePort
selector:
app: my-app
ports:
- port: 80 # Service 端口
targetPort: 8080 # Pod 端口
nodePort: 30080 # 节点端口，可选，Kubernetes 会自动分配（30000-32767）
[root@master-01 ~]# kubectl get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 2d
my-nodeport-service NodePort 10.101.165.92 <none> 80:30080/TCP 10s
可以看到 my-nodeport-service 的 “TYPE” 是 “NodePort”，而在 “PORT” 列里的端口信息也不一样，除了集群内部使用的“80”端口，还多出了一个“30080”端口，这就是 Kubernetes 在节点上为 Service 创建的专用映射端口。
3. LoadBalancer
- 描述: 在云环境中，Kubernetes 会为 Service 自动配置外部负载均衡器。
- 用途: 适用于需要将外部流量引入集群的服务。通常在公有云提供商中使用，如 AWS、GCP 和 阿里云等等。需要配置一个 Cloud Controller Manager (CCM)，它负责与云服务提供商的 API 交互，以管理负载均衡器、节点等云资源。
- 访问: 通过负载均衡器的外部 IP 地址进行访问。
apiVersion: v1
kind: Service
metadata:
name: my-loadbalancer-service
spec:
type: LoadBalancer
selector:
app: my-app
ports:
- port: 80
targetPort: 8080
[root@master-01 ~]# kubectl get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
my-loadbalancer-service LoadBalancer 10.108.200.158 203.0.113.5 80:32018/TCP 2m38s
在 Kubernetes 中，LoadBalancer 类型的 Service 实际上是对 NodePort 类型服务的一种封装和扩展，具体可以这样理解：
- 外部用户可以通过 LoadBalancer 的外部 IP（如 203.0.113.5）和指定的端口（如 80）访问服务。此流量首先到达云提供商的负载均衡器（如 阿里云、AWS、GCP、Azure 等）。
- 负载均衡器会将请求转发到集群中的任意节点的 NodePort。
4. ExternalName
- 描述: 映射服务到外部 DNS 名称。不会分配 ClusterIP，类似于无选择器的 Service。
- 用途: 用于将流量转发到外部服务（如外部 API）。
- 访问: 通过 Service 名称访问，Kubernetes 会解析为外部 DNS 名称。
apiVersion: v1
kind: Service
metadata:
name: my-externalname-service
spec:
type: ExternalName
externalName: www.baidu.com # 外部服务的 DNS 名称
[root@master-01 ~]# kubectl run busybox --image=busybox --restart=Never --command -- sleep 3600
[root@master-01 ~]# kubectl exec -it busybox -- sh
[root@master-01 ~]# kubectl exec -it busybox -- sh
/ # ping my-externalname-service
PING my-externalname-service (39.156.66.18): 56 data bytes
64 bytes from 39.156.66.18: seq=0 ttl=127 time=8.988 ms
64 bytes from 39.156.66.18: seq=1 ttl=127 time=9.269 ms
64 bytes from 39.156.66.18: seq=2 ttl=127 time=8.878 ms
^C
--- my-externalname-service ping statistics ---
3 packets transmitted, 3 packets received, 0% packet loss
round-trip min/avg/max = 8.878/9.045/9.269 ms
/ #
6.2.6 多端口 Service
在 Kubernetes 中，创建一个支持多端口的 Service 使得你能够将多个端口暴露给外部流量或在集群内部进行访问。这对于需要监听多个服务或协议的应用程序非常重要。
下面是一个示例 YAML 文件，展示了如何创建一个多端口 Service：
apiVersion: v1
kind: Service
metadata:
name: my-multiport-service
spec:
selector:
app: my-app
ports:
- name: http
port: 80
targetPort: 8080
protocol: TCP
- name: https
port: 443
targetPort: 8443
protocol: TCP
- name: grpc
port: 50051
targetPort: 50051
protocol: TCP
type: ClusterIP # 可以根据需求选择 NodePort 或 LoadBalancer
6.2.7 Kubernetes 服务发现
Kubernetes 支持两种类型的服务发现：环境变量和 DNS。
1. 基于环境变量的服务发现
当 Pod 部署到某个 Node 节点后，该节点上的 Kubelet 会为该 Pod 设置一组环境变量。这些环境变量根据活跃的 Service 生成，命名格式为 {SERVICE_NAME}_SERVICE_HOST 和 {SERVICE_NAME}_SERVICE_PORT，其中服务名转换为大写字母，并将 . 和 - 替换为 _。
例如：
[root@master-01 ~]# kubectl get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 2d
my-clusterip-service ClusterIP 10.106.59.139 <none> 80/TCP 24m
my-externalname-service ExternalName <none> www.baidu.com <none> 13m
my-loadbalancer-service LoadBalancer 10.108.200.158 <pending> 80:32018/TCP 23m
my-nodeport-service NodePort 10.101.165.92 <none> 80:30001/TCP 27m
[root@master-01 ~]# kubectl exec -it busybox -- env |grep 10.101.165.92
MY_NODEPORT_SERVICE_PORT=tcp://10.101.165.92:80
MY_NODEPORT_SERVICE_PORT_80_TCP_ADDR=10.101.165.92
MY_NODEPORT_SERVICE_SERVICE_HOST=10.101.165.92
MY_NODEPORT_SERVICE_PORT_80_TCP=tcp://10.101.165.92:80
[root@master-01 ~]#
这些变量可以被程序直接使用，用于发现同一命名空间下的其他服务。但在创建 Pod 之前，必须先创建其他应用的 Service，否则相应的 Service 变量将无法生成。
2. 基于 DNS 的服务发现
Kubernetes 进行服务发现的另一种方式是基于集群内部的 DNS 记录。新版 Kubernetes 默认使用 CoreDNS 作为内部 DNS，通常其 Service 地址为 Service 网段的第 10 个 IP（例如 10.96.0.10），端口为 53。集群内的 Pod 可以通过该地址和端口进行服务解析。DNS 服务器监听 Kubernetes 创建的 Service，并为每个 Service 添加一组 DNS 记录，使得集群中的 Pod 能通过内部 DNS 解析到 Service 的 IP，即 Service 的 ClusterIP。
Service 对象的完整域名格式为 ‘服务名.命名空间.svc.cluster.local’。
[root@master-01 ~]# kubectl get svc -A -owide |grep -i dns
kube-system kube-dns ClusterIP 10.96.0.10 <none> 53/UDP,53/TCP,9153/TCP 2d k8s-app=kube-dns
[root@master-01 ~]# kubectl exec -it busybox -- sh
/ # nslookup 10.96.0.10
Server: 10.96.0.10
Address: 10.96.0.10:53
10.0.96.10.in-addr.arpa name = kube-dns.kube-system.svc.cluster.local
/ # nslookup kube-dns.kube-system.svc.cluster.local
Server: 10.96.0.10
Address: 10.96.0.10:53
Name: kube-dns.kube-system.svc.cluster.local
Address: 10.96.0.10
对于无头服务，其 Pod 也具有稳定的域名，格式为 ‘Pod名.服务名.命名空间.svc.cluster.local’。无头服务详细解释参考控制器的 sts 部分。
什么是无头服务？
Service 原本的目的是负载均衡，应该由它在 Pod 前面来转发流量，但是对 StatefulSet 来说，这项功能反而是不必要的，因为 Pod 已经有了稳定的域名，外界访问服务就不应该再通过 Service 这一层了。所以，从安全和节约系统资源的角度考虑，我们可以在 Service 里添加一个字段 clusterIP: None ，告诉 Kubernetes 不必再为这个对象分配 IP 地址。这种类型的 Service 对象也被称为 Headless Services （无头服务 ）。
相较于 Kubernetes 的服务发现，业界更常用的工具如 Spring Cloud 的 Eureka 或 Consul 实现微服务的自动发现。然而，并非所有项目都基于 Spring Cloud 全家桶开发，许多项目使用其他工具或 Kubernetes 环境变量进行服务发现，这可能导致实现服务发现逻辑的代码复杂度和时间成本增加。因此，基于 Kubernetes DNS 的服务发现可能更加简单高效。
6.3 Ingress
6.3.1 Ingress 基础概念
1. 什么是 Ingress
通俗来说，Ingress 是 Kubernetes 的一种资源对象，与之前提到的 Service 和 Deployment 类似。Deployment 用于部署应用，而 Ingress 则实现通过域名访问这些应用。
Service 实质上是由 kube-proxy 控制的四层负载均衡器，但功能较为有限，只能基于 IP 地址和端口号进行简单的转发和组合。而当今大多数应用运行在七层的 HTTP/HTTPS 协议上，因此，Service 更适合集群内部的服务代理。若要将服务暴露到集群外部，通常只能使用 NodePort 或 LoadBalancer，但这两种方式都有局限，无法满足所有场景。为了解决这一问题，Kubernetes 引入了一种新的 API 对象，用于实现七层负载均衡。
Ingress 为 Kubernetes 集群中的服务提供外部访问入口，支持负载均衡、SSL 终止、基于域名的虚拟主机、灰度发布等功能，并能处理更复杂的路由规则，如主机名、URI、请求头和证书等。在生产环境中，常用的 Ingress 实现包括 Traefik、Nginx、HAProxy 和 Istio 等。
2. 什么是 Ingress Controller
Ingress Controller 是 Kubernetes 中的一个重要组件，Ingress Controller 在每个符合条件的宿主机上部署一个 Pod，该 Pod 运行 Nginx 进程。其实现逻辑与宿主机上部署 Nginx 的方式基本相同，主要区别在于：宿主机上部署的 Nginx 需要手动修改配置文件来设置域名，而 Ingress 则与其他 Kubernetes 资源一样，使用 YAML 文件进行配置。随后，Ingress Controller 根据 Ingress 的 YAML 文件自动生成相应的配置文件。
6.3.2 创建 Ingress Controller
本文使用的是 Kubernetes 官方维护的 Ingress NGINX Controller（v1.6.4 版本），请确保该版本与 Kubernetes 兼容。
在 Windows 机器上下载 ingress-nginx-controller-v1.6.4.tar.gz 文件后，将其传输到服务器并解压。
参考链接：
对于 Linux 服务器，可以使用以下命令进行下载：
curl -o deploy.yaml https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.6.4/deploy/static/provider/cloud/deploy.yaml
在 deploy.yaml 文件中，Controller 默认采用 LoadBalancer 方式暴露服务，本文将其修改为 NodePort，笔者可根据自己的环境自由选择 NodePort 或者 LoadBalancer。
apiVersion: v1
kind: Service
……
namespace: ingress-nginx
……
nodePort: 30080 # 节点端口，可选，Kubernetes 会自动分配（30000-32767）
……
type: NodePort #将 LoadBalancer 修改为 NodePort
然后使用以下命令将 Ingress Controller 部署到 Kubernetes 集群中。
kubectl apply -f deploy.yaml
[root@master-01 ~]# kubectl -n ingress-nginx get all
NAME READY STATUS RESTARTS AGE
pod/ingress-nginx-admission-create-c48f6 0/1 Completed 0 20h
pod/ingress-nginx-admission-patch-96sxf 0/1 Completed 2 20h
pod/ingress-nginx-controller-56cc97cf59-tj8qf 1/1 Running 1 (2m30s ago) 20h
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/ingress-nginx-controller NodePort 10.113.178.57 <none> 80:30080/TCP,443:30043/TCP 20h
service/ingress-nginx-controller-admission ClusterIP 10.112.105.145 <none> 443/TCP 20h
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/ingress-nginx-controller 1/1 1 1 20h
NAME DESIRED CURRENT READY AGE
replicaset.apps/ingress-nginx-controller-56cc97cf59 1 1 1 20h
NAME COMPLETIONS DURATION AGE
job.batch/ingress-nginx-admission-create 1/1 47s 20h
job.batch/ingress-nginx-admission-patch 1/1 53s 20h
6.3.3 Ingress 初体验
1. 定义包含 Ingress 的资源文件
apiVersion: v1
kind: ConfigMap
metadata:
name: nginx-conf
data:
default.conf: |
server {
listen 80;
location / {
default_type text/plain;
return 200
'srv : $server_addr:$server_port\nhost: $hostname\nuri : $request_method $host $request_uri\ndate: $time_iso8601\n';
}
}
---
apiVersion: apps/v1
kind: Deployment
metadata:
labels:
app: nginx-dep
name: nginx-dep
spec:
replicas: 2
selector:
matchLabels:
app: nginx-dep
template:
metadata:
labels:
app: nginx-dep
spec:
volumes:
- name: nginx-conf-vol
configMap:
name: nginx-conf
containers:
- image: nginx:1.22.1
name: nginx
ports:
- containerPort: 80
volumeMounts:
- mountPath: /etc/nginx/conf.d
name: nginx-conf-vol
---
apiVersion: v1
kind: Service
metadata:
name: nginx-svc
spec:
selector:
app: nginx-dep
ports:
- port: 80
targetPort: 80
protocol: TCP
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx-ing
spec:
ingressClassName: nginx
rules:
- host: nginx.example.com
http:
paths:
- path: /test
pathType: Exact
backend:
service:
name: nginx-svc
port:
number: 80
spec.rules：定义了一组路由规则。每条规则通常与一个特定的主机名和路径匹配。
- host: nginx.example.com: 这是请求需要匹配的主机名。当请求的主机名为nginx.example.com时，将应用以下路由规则。http: 指定 HTTP 路由的详细信息。paths: 这是一个路径数组，定义了哪些路径请求将被路由到特定的后端服务。- path: /test: 这是定义的路径规则，表示请求的路径必须以/test开头。pathType: Exact: 这定义了路径匹配的方式。在这里，Exact表示请求路径必须完全等于/test，即/test本身，不包括其他路径（例如/test/或/test/abc不会匹配）。backend: 定义了当匹配路径时请求将被转发到的后端服务。service: 这里定义了后端服务的详细信息。name: nginx-svc: 指定了后端服务的名称，这里是nginx-svc。port: number: 80: 指定后端服务的端口，这里表示请求将转发到nginx-svc服务的 80 端口。
2. 创建资源
使用以下命令将以上资源清单创建出来：
kubectl apply -f ingress.yaml
查看资源状态：
[root@master-01 ~]# kubectl get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
kubernetes ClusterIP 10.112.0.1 <none> 443/TCP 205d
nginx-svc ClusterIP 10.120.212.176 <none> 80/TCP 73s
[root@master-01 ~]# kubectl get pod -owide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
busybox 0/1 Error 0 20h <none> worker-01 <none> <none>
nginx-dep-b4bfd684c-chl2j 1/1 Running 0 78s 10.20.171.13 worker-01 <none> <none>
nginx-dep-b4bfd684c-kpsqs 1/1 Running 0 78s 10.20.171.12 worker-01 <none> <none>
[root@master-01 ~]# kubectl get ingress
NAME CLASS HOSTS ADDRESS PORTS AGE
nginx-ing nginx nginx.example.com 10.113.178.57 80 2m10s
[root@master-01 ~]# kubectl describe ingress
Name: nginx-ing
Labels: <none>
Namespace: default
Address: 10.113.178.57
Default backend: default-http-backend:80 (<error: endpoints "default-http-backend" not found>)
Rules:
Host Path Backends
---- ---- --------
nginx.example.com
/test nginx-svc:80 (10.20.171.12:80,10.20.171.13:80)
Annotations: <none>
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Normal Sync 2m9s (x2 over 2m27s) nginx-ingress-controller Scheduled for sync
[root@master-01 ~]# kubectl -n ingress-nginx get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
ingress-nginx-controller NodePort 10.113.178.57 <none> 80:30080/TCP,443:30043/TCP 20h
ingress-nginx-controller-admission ClusterIP 10.112.105.145 <none> 443/TCP 20h
3. 验证
在 Ingress 中，我们将服务的域名设置为 nginx.example.com。在生产环境中，通常会使用云厂商提供的 LoadBalancer 来配合 nginx-controller；而本实验则采用了 NodePort。生产环境同样可以使用 NodePort，通过将域名解析到虚拟 IP，再由虚拟 IP 反向代理到 Kubernetes 集群节点的 30080 端口，从而有效解决单点故障问题。
| 类型 | IP地址 | 端口 |
|---|---|---|
| VIP | 192.168.17.200 | 80 |
| RIP1 | 192.168.17.110 | 31005 |
| RIP1 | 192.168.17.120 | 31005 |
集群内部访问：
[root@master-01 ~]# cat /etc/hosts
127.0.0.1 localhost localhost.localdomain localhost4 localhost4.localdomain4
::1 localhost localhost.localdomain localhost6 localhost6.localdomain6
192.168.17.110 master-01
192.168.17.120 worker-01
192.168.17.120 nginx.example.com
[root@master-01 ~]# curl nginx.example.com:30080/test
srv : 10.20.171.13:80
host: nginx-dep-b4bfd684c-chl2j
uri : GET nginx.example.com /test
date: 2024-10-17T13:38:56+00:00
[root@master-01 ~]# curl nginx.example.com:30080/test
srv : 10.20.171.12:80
host: nginx-dep-b4bfd684c-kpsqs
uri : GET nginx.example.com /test
date: 2024-10-17T13:38:58+00:00
集群外部访问：
首先，宿主机hosts文件配置一条记录：C:\Windows\System32\drivers\etc\hosts
……
192.168.17.120 nginx.example.com
……

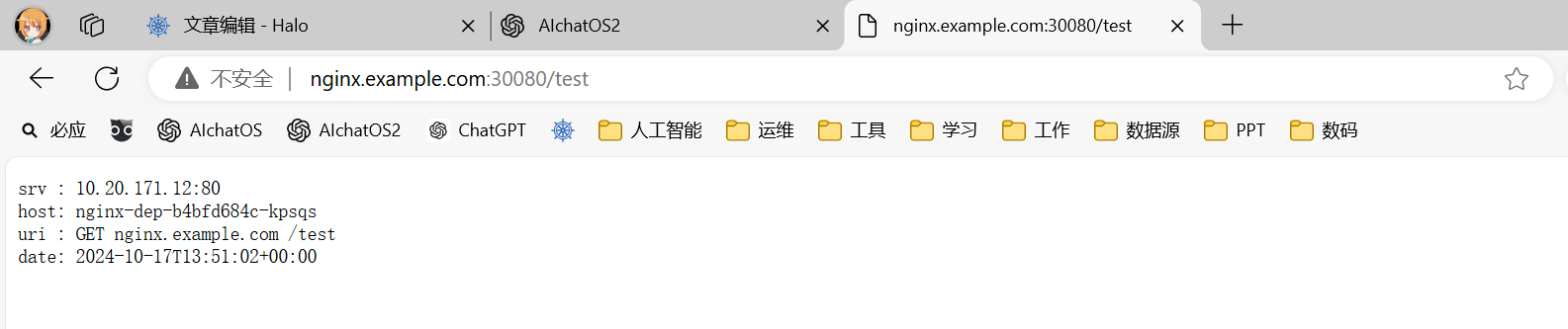

在浏览器输入nginx.example.com:30080/test
6.3.4 基于域名的虚拟主机
同样支持与 Nginx 类似的多域名配置，即基于域名的虚拟主机，能够将 HTTP 流量路由到同一 IP 地址下的多个主机名。
创建基于虚拟主机的 Ingress 资源需要定义一个 Ingress 对象，该对象会根据请求的主机名将流量路由到不同的服务。下面是一个基本示例，展示如何在 Kubernetes 中设置基于虚拟主机的 Ingress。
示例场景
假设我们有两个服务：
service-a，其主机名为service-a.example.comservice-b，其主机名为service-b.example.com
YAML 文件示例
以下是完整的 YAML 示例，包含服务和 Ingress 资源的定义：
# 创建 namespace
apiVersion: v1
kind: Namespace
metadata:
name: example-namespace
---
# 创建服务 A
apiVersion: v1
kind: Service
metadata:
name: service-a
namespace: example-namespace
spec:
selector:
app: service-a
ports:
- protocol: TCP
port: 80
targetPort: 8080
---
# 创建 Pod A
apiVersion: apps/v1
kind: Deployment
metadata:
name: service-a
namespace: example-namespace
spec:
replicas: 1
selector:
matchLabels:
app: service-a
template:
metadata:
labels:
app: service-a
spec:
containers:
- name: service-a
image: nginx:latest
ports:
- containerPort: 8080
# 假设服务 A 返回 200 OK
# 可以替换为实际的应用程序镜像
---
# 创建服务 B
apiVersion: v1
kind: Service
metadata:
name: service-b
namespace: example-namespace
spec:
selector:
app: service-b
ports:
- protocol: TCP
port: 80
targetPort: 8080
---
# 创建 Pod B
apiVersion: apps/v1
kind: Deployment
metadata:
name: service-b
namespace: example-namespace
spec:
replicas: 1
selector:
matchLabels:
app: service-b
template:
metadata:
labels:
app: service-b
spec:
containers:
- name: service-b
image: nginx:latest
ports:
- containerPort: 8080
# 假设服务 B 返回 200 OK
# 可以替换为实际的应用程序镜像
---
# 创建 Ingress 资源
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: example-ingress
namespace: example-namespace
annotations:
nginx.ingress.kubernetes.io/rewrite-target: /
spec:
rules:
- host: service-a.example.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: service-a
port:
number: 80
- host: service-b.example.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: service-b
port:
number: 80
当然，你也可以为每个服务创建单独的 Ingress 文件。尤其是在处理多个服务时，可以更清晰地组织和管理每个 Ingress 资源。
6.3.5 基于 TLS 的 Ingress
在生产环境中，大多数域名使用 HTTPS，Ingress 也支持 HTTPS 类型的域名。首先，需要创建证书，通常生产环境中的证书由公司购买。
要配置一个支持 HTTPS 的 Ingress，您需要从创建 TLS 证书的 Secret 开始，接着定义 Ingress 资源。以下是一个详细的步骤说明：
1. 创建 TLS 证书的 Secret
首先，您需要将 TLS 证书和私钥创建为 Kubernetes Secret。假设您已经有了证书文件 tls.crt 和私钥文件 tls.key。
使用如下命令创建：
kubectl create secret tls my-tls-secret \
--cert=path/to/tls.crt \
--key=path/to/tls.key \
--namespace example-namespace
2. 定义支持 HTTPS 的 Ingress 资源
接下来，您可以定义一个 Ingress 资源，以便通过 HTTPS 访问您的服务。以下是一个基本示例：
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: my-ingress
namespace: example-namespace
annotations:
nginx.ingress.kubernetes.io/ssl-redirect: "true" # 强制重定向 HTTP 到 HTTPS
spec:
tls:
- hosts:
- example.com # 替换为您的域名
secretName: my-tls-secret # 之前创建的 Secret 名称
rules:
- host: example.com # 替换为您的域名
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: my-service # 替换为您的服务名称
port:
number: 80 # 替换为服务的端口
3. 应用 Ingress 配置
将上面的 YAML 文件保存为 ingress.yaml，然后使用以下命令应用该配置：
kubectl apply -f ingress.yaml
4. 验证配置
检查 Ingress 状态：
kubectl get ingress -n example-namespace
访问服务：
使用浏览器或 curl 命令通过 HTTPS 访问 https://example.com（将域名替换为您实际使用的域名）。
6.3.6 Ingrees Ngnix 的一些其他功能
Ingress NGINX 控制器利用 annotations 字段扩展其功能。
有关所有功能的详细信息，请参考以下链接：NGINX Ingress Annotations Documentation。
以下是一些常用功能：
6.3. 6 Ingress 域名重定向
nginx.ingress.kubernetes.io/permanent-redirect: "http://newdomain.com$request_uri"
6.3.7 Ingress 实现前后端分离
nginx.ingress.kubernetes.io/rewrite-target: "/"
6.3.8 Ingress 错误代码重定向
nginx.ingress.kubernetes.io/error-pages: "http://example.com/custom-error-page"
6.3.9 Ingrees 匹配请求头
nginx.ingress.kubernetes.io/configuration-snippet: |
if ($http_x_custom_header = "value") {
set $service_name "serviceA";
}
6.3.10 Ingress 网站认证
6.3.11 Ingress 黑白名单
6.3.12 Ingress 速率限制
6.3.12 Ingrees 实现灰度发布
nginx.ingress.kubernetes.io/canary: "true"
6.4 IngressClass
IngressClass 是 Kubernetes 中的一个资源对象，用于定义和管理不同类型的 Ingress Controller，从而使 Kubernetes 能够确定哪个 Controller 处理特定的 Ingress 资源，减少了 Ingress 与 Ingress Controller 之间的强耦合关系。
现在，Kubernetes 用户可以通过管理 Ingress Class 来定义不同的业务逻辑分组，从而简化 Ingress 规则的复杂性。例如，可以使用 Class A 来处理订单流量，Class B 来处理物流流量，以及 Class C 来处理购物流量。
下面是一个关于 IngressClass 的案例，展示如何在 Kubernetes 集群中使用它来管理不同的业务流量。
假设你有一个电子商务平台，包含以下三种主要功能：
- 订单处理（Order Processing）
- 物流管理（Logistics Management）
- 购物浏览（Shopping Browsing）
你希望根据不同的流量需求和业务逻辑，将这三种流量路由到不同的 Ingress Controller，以优化性能和管理。
- Nginx Ingress Controller：用于处理订单流量。
- Traefik Ingress Controller：用于处理物流流量。
- HAProxy Ingress Controller：用于处理购物流量。
首先，创建三个 IngressClass，分别指向不同的 Ingress Controller。
apiVersion: networking.k8s.io/v1
kind: IngressClass
metadata:
name: order-ingress-class
spec:
controller: nginx.org/ingress-controller
---
apiVersion: networking.k8s.io/v1
kind: IngressClass
metadata:
name: logistics-ingress-class
spec:
controller: traefik.io/ingress-controller
---
apiVersion: networking.k8s.io/v1
kind: IngressClass
*metadata*:
name: shopping-ingress-class
spec:
controller: haproxy.org/ingress-controller
接下来，定义具体的 Ingress 资源，并指定对应的 IngressClass。
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: order-ingress
annotations:
kubernetes.io/ingress.class: order-ingress-class
spec:
rules:
- host: orders.example.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: order-service
port:
number: 80
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: logistics-ingress
annotations:
kubernetes.io/ingress.class: logistics-ingress-class
spec:
rules:
- host: logistics.example.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: logistics-service
port:
number: 80
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: shopping-ingress
annotations:
kubernetes.io/ingress.class: shopping-ingress-class
spec:
rules:
- host: shopping.example.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: shopping-service
port:
number: 80
通过以上配置：
- 订单流量（通过
orders.example.com）会被路由到 Nginx Ingress Controller，处理与订单相关的请求。 - 物流流量（通过
logistics.example.com）会被路由到 Traefik Ingress Controller，处理与物流相关的请求。 - 购物流量（通过
shopping.example.com）会被路由到 HAProxy Ingress Controller，处理与购物浏览相关的请求。
评论区
